اتصل شخص : KING
رقم الهاتف : 86-18115005888
ال WhatsApp : +8618115005888
الحد الأدنى لكمية : | 1pc | الأسعار : | Negotiation |
---|---|---|---|
تفاصيل التغليف : | 1 قطعة / بك التعبئة ، 10 قطع بك التعبئة / حزمة ... | وقت التسليم : | 1-35days |
شروط الدفع : | T / T ، L / C ، باي بال ... | القدرة على العرض : | 10000pcs/الأسبوع |
مكان المنشأ: | مصنوع في الصين | اسم العلامة التجارية: | KTC |
---|---|---|---|
إصدار الشهادات: | CCC | رقم الموديل: | E550 |
معلومات تفصيلية |
|||
اسم المنتج: | 2mm 3mm 6mm الكرة نهاية الأنف مطحنة / كربيد نهاية مطحنة المعالجة العامة | مادة خام: | YL10.2 / K30 |
---|---|---|---|
طلاء: | AlTiN أو TiSiN | اللون: | أسود / نحاسي |
صلابة: | > 91.5HRA | عمليّة قطع قطر: | على أساس طول الناي |
اكتب: | مطحنة نهاية ، مطحنة الوجه | مناسب ل: | الحديد الزهر ، الكربون الصلب ، النحاس ، الفولاذ المقاوم للصدأ ، كوبر |
دقة: | دقة عالية | استعمال: | قطع عام عالي السرعة ، تشغيل المعادن |
يضبط أسلوب: | نظام الأدوات باستخدام الحاسب الآلي ، CNC ، نظام CNC ، مصانع القطع CNC | ||
تسليط الضوء: | بت الأنف الكرة cnc,المطاحن نهاية الطحن الصلب |
منتوج وصف

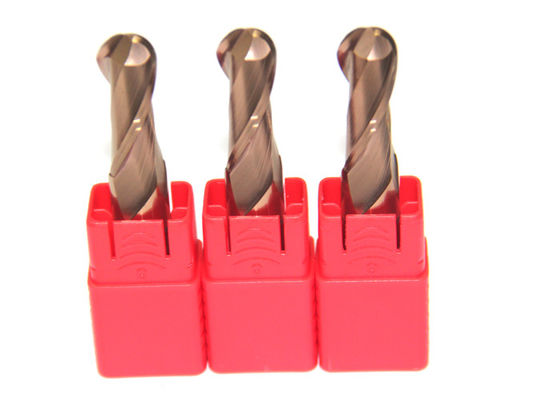

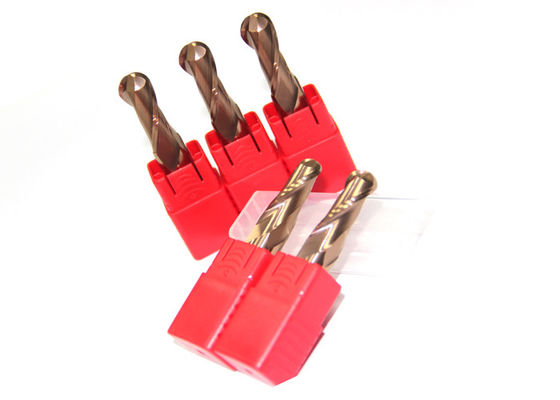

2mm 3mm 6mm الكرة نهاية الأنف مطحنة / كربيد نهاية مطحنة المعالجة العامة
مواصفات:
يُعرف أيضًا قاطع تفريز نهاية الكرة بـ "مطحنة أنف الكرة". نهاية هذه الأداة مطحونة بنصف قطر كامل يساوي نصف قطر الأداة ، والحواف هي القطع المركزي. يمكن أن تكون واحدة أو نهاية مزدوجة ويمكن أن تكون مصنوعة من كربيد صلب أو تركيبات مختلفة من الفولاذ عالي السرعة. يمكن أن تكون أغراض عامة أو هندسية عالية الأداء. يمكن استخدامها لطحن نصف قطر زاوية كبيرة ، والحزوز بنصف قطر كامل ، وطحن الكفاف أو التشكيل الجانبي. يمكن استخدام أقطار أصغر للنقش. وهي متوفرة في مجموعة متنوعة من الأحجام والأطوال القياسية.
تتبنى سلسلة قواطع الطحن والمعالجة العامة E550 مادة فولاذية من التنجستن الصلب عالية الجودة. قوة الانحناء: 3900mpa ، حجم الحبوب: 0.8μm ، مع طلاء (أسود / برونزي) بواسطة معدات طلاء مستوردة. تتميز قواطع الطحن E550 بتصميم زاوية خاصة ورقابة صارمة على الجودة ، وهي مناسبة بشكل خاص لفولاذ الكربون العادي والمنخفض ، وسبائك الفولاذ ومعالجة المواد الأخرى. مع مراقبة جودة عالية الدقة ، وفحص كامل ، يتم تسليم جميع المطاحن الطرفية من سلسلة E550 بمعدل تأهيل 100٪.
مواد خام | YL10.2 / K30 |
مرحاض | 90٪ |
Co | 10٪ |
TRS | > 3900 نيوتن / مم 2 |
صلابة | > 91.5HRA |
AOL | 50 مم -150 مم |
حجم الحبوب | 0.8 ميكرومتر |
يصل إلى | HRC55 |
المزامير رقم | 4F |
طلاء | AlTiN أو TiSiN |
مناسب ل | الصلب والفولاذ المقاوم للصدأ وسبائك النيكل وسبائك التيتانيوم والحديد الزهر والبلاستيك وغيرها من المواد |
طلاء:
بند | التين | TiSiN |
صلابة (HV): | 3200 | 3600 |
سمك (ميكرون): | 2.5-3 | 3 |
درجة حرارة الأكسدة (درجة): | 900 | 1000 |
معامل الاحتكاك: | 0.3 | 0.45 |
اللون: | أسود | نحاس |
الأحجام القياسية
بحجم | طول الفلوت للمطاحن الطرفية (مم) | ||
نهاية مسطحة | أنف الكرة | أنف مستدير | |
D1 * D4 * 50 | 3 | 2 | 3 |
D1.5 * D4 * 50 | 4 | 3 | 4 |
D2 * D4 * 50 | 5 | 4 | 5 |
D2.5 * D4 * 50 | 6 | 5 | 6 |
D3 * D4 * 50 | 8 | 6 | 8 |
D3 * D3 * 50 | 8 | 6 | 8 |
D3.5 * D4 * 50 | 9 | 7 | 9 |
D4 * D4 * 50 | 10 | 8 | 10 |
D1 * D6 * 50 | 3 | 2 | 3 |
D1.5 * D6 * 50 | 4 | 3 | 4 |
D2 * D6 * 50 | 5 | 4 | 5 |
D2.5 * D6 * 50 | 6 | 5 | 6 |
D3 * D6 * 50 | 8 | 6 | 8 |
D3.5 * D6 * 50 | 9 | 7 | 9 |
D4 * D6 * 50 | 10 | 8 | 10 |
D6 * D6 * 50 | 13 | 10 | 13 |
D6 * D6 * 50 | 15 | 12 | 15 |
D7 * D8 * 60 | 17 | 14 | 17 |
D8 * D8 * 60 | 20 | 16 | 20 |
د 10 * 75 | 25 | 20 | 25 |
D12 * 75 | 30 | 24 | 30 |
D14 * 100 | 45 | 28 | 35 |
D16 * 100 | 45 | 32 | 40 |
D18 * 100 | 45 | 36 | 40 |
D20 * 100 | 45 | 40 | 40 |
طول الناي من المطاحن المطولة (مم) | |||
D3 * D4 * 75 | 12 | 6 | 12 |
D4 * D4 * 75 | 16 | 8 | 14 |
D5 * D6 * 75 | 18 | 10 | 15 |
D6 * D6 * 75 | 24 | 12 | 20 |
D8 * 75 | 25 | 16 | 25 |
D3 * D4 * 100 | 12 | 6 | 15 |
D4 * D4 * 100 | 20 | 8 | 15 |
D5 * D6 * 100 | 20 | 10 | 20 |
D6 * D6 * 100 | 30 | 12 | 25 |
D8 * D8 * 100 | 35 | 16 | 30 |
D10 * 100 | 40 | 20 | 30 |
D12 * 100 | 45 | 24 | 35 |
D6 * D6 * 150 | 45 | 12 | 40 |
D8 * D8 * 150 | 50 | 16 | 45 |
د 10 * 150 | 55 | 20 | 50 |
D12 * 150 | 55 | 24 | 55 |
D14 * 150 | 60 | 28 | 60 |
D16 * 150 | 70 | 32 | 65 |
D18 * 150 | 70 | 36 | 70 |
D20 * 150 | 70 | 40 | 70 |
عملية الإنتاج:
1. ترتيب ترتيبات دخول العمل ، ثم إعداد المواد الخام ، وإرسالها إلى المهندس للرسم.
2. طحن الرأس المسطح والشطب ، أو تفتق الزاوية.
3. يقوم المفتش باختبار القطر والطول وزاوية الاستدقاق والتسامح للمادة ثم الليزر.
4. انتقل إلى آلة التصنيع باستخدام الحاسب الآلي. بعض الوقت تحقق من القاطع عند إنتاجه.
5. اختبار المفتش كل عندما الانتهاء من قطع.
6. إذا لم تكن القواطع بحاجة إلى الطلاء ، فإننا سوف نقوم بتغليفها المرسلة للعميل. إذا كانت القواطع تحتاج إلى طلاء ، فإننا نقوم بتغليفها المرسلة إلى الطلاء.
7. بعد الطلاء مرة أخرى ، سيفحصه المفتش. ثم أرسل إلى العملاء.
